Doba odozvy guľového ventilu Top Entry je kľúčovým parametrom, ktorý výrazne ovplyvňuje jeho výkon a vhodnosť pre rôzne aplikácie. Ako popredný dodávateľ guľových ventilov s horným vstupom som dobre oboznámený s faktormi, ktoré ovplyvňujú túto dobu odozvy a ako ju možno optimalizovať, aby vyhovovala špecifickým potrebám našich zákazníkov.
Pochopenie guľových ventilov s horným vstupom

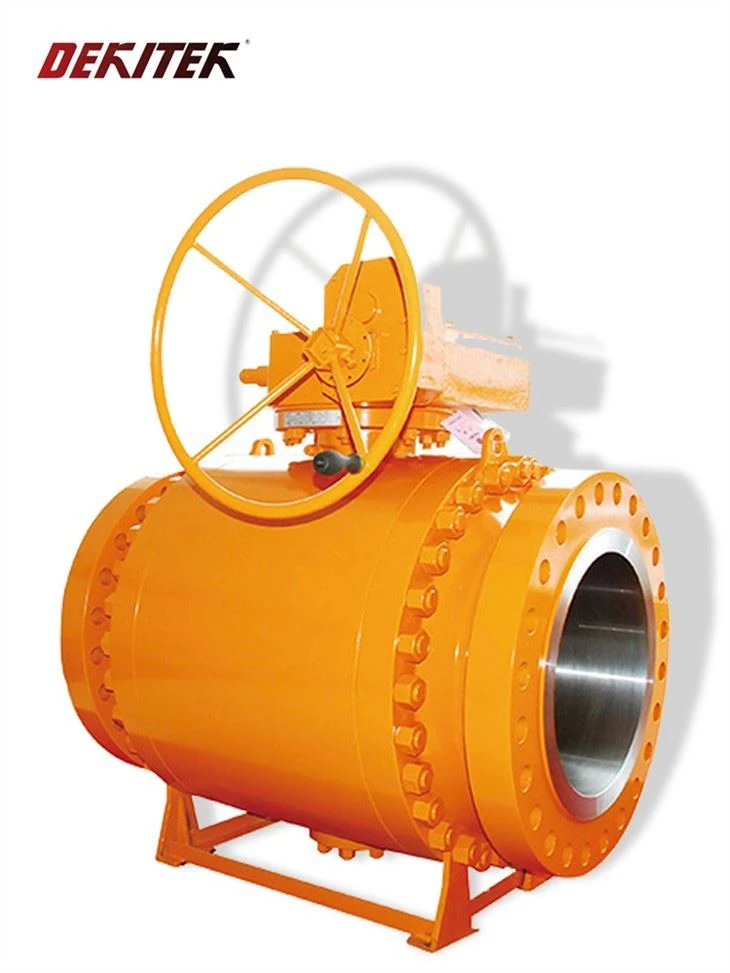

Predtým, ako sa ponoríte do doby odozvy, je dôležité pochopiť, čo je guľový ventil s horným vstupom. AŠpičkový vstupný guľový ventilje typ štvrťotáčkového ventilu, ktorý využíva guľôčku s otvorom v strede na riadenie prietoku tekutiny. Guľa je umiestnená v tele ventilu a keď je ventil otvorený alebo zatvorený, guľa sa otočí o štvrť otáčky (90 stupňov). Konštrukcia s horným vstupom umožňuje ľahký prístup k vnútorným komponentom ventilu pri údržbe a oprave, pretože ventil je možné rozobrať zhora bez toho, aby ste ho vybrali z potrubia.
Faktory ovplyvňujúce čas odozvy
Čas odozvy guľového ventilu s horným vstupom sa vzťahuje na čas potrebný na to, aby sa ventil presunul z úplne otvorenej do úplne zatvorenej polohy alebo naopak. Túto dobu odozvy môže ovplyvniť niekoľko faktorov:
Typ pohonu
Pohon je zariadenie, ktoré poskytuje energiu na ovládanie ventilu. Existujú rôzne typy pohonov, ako sú elektrické, pneumatické a hydraulické. Elektrické servopohony sú známe svojim presným ovládaním a relatívne rýchlou odozvou. Môžu byť naprogramované tak, aby otvárali alebo zatvárali ventil pri určitej rýchlosti. Pneumatické pohony na druhej strane používajú na ovládanie ventilu stlačený vzduch. Vo všeobecnosti sú rýchlejšie ako elektrické pohony a môžu poskytnúť rýchlu odozvu, najmä v aplikáciách, kde sa vyžaduje rýchla prevádzka ventilov. Hydraulické pohony využívajú hydraulickú kvapalinu na generovanie sily potrebnej na ovládanie ventilu. Sú schopné poskytnúť vysoký krútiaci moment a môžu byť použité pre veľké ventily, ale ich čas odozvy môže byť pomalší v porovnaní s pneumatickými pohonmi kvôli charakteristikám hydraulického systému.
Veľkosť ventilu
Pri určovaní doby odozvy zohráva významnú úlohu aj veľkosť ventilu. Väčšie ventily majú väčší objem tekutiny na vytlačenie a väčšiu guľu na otáčanie. Vďaka tomu majú vo všeobecnosti dlhší čas odozvy v porovnaní s menšími ventilmi. Napríklad malý guľový ventil Top Entry s nominálnym priemerom 1 palec môže mať oveľa rýchlejšiu odozvu ako veľký ventil s nominálnym priemerom 24 palcov.
Viskozita kvapaliny
Viskozita tekutiny prúdiacej cez ventil môže ovplyvniť čas odozvy. Kvapaliny s vysokou viskozitou, ako sú ťažké oleje alebo sirupy, kladú väčší odpor pohybu guľôčky vo ventile. Tento zvýšený odpor môže spomaliť proces otvárania a zatvárania ventilu, čo má za následok dlhší čas odozvy. Naproti tomu kvapaliny s nízkou viskozitou, ako je voda alebo zemný plyn, ponúkajú menší odpor, čo umožňuje, aby ventil fungoval rýchlejšie.
Trenie a opotrebovanie
Trvanie medzi guľou a sedlami ventilu, ako aj v ovládači a iných pohyblivých častiach ventilu môže tiež ovplyvniť čas odozvy. V priebehu času môže opotrebovanie zvýšiť trenie, čo sťažuje hladký pohyb ventilu. Pravidelná údržba vrátane mazania pohyblivých častí a kontroly sediel ventilov môže pomôcť znížiť trenie a zabezpečiť konzistentnú dobu odozvy.
Meranie doby odozvy
Meranie času odozvy guľového ventilu s horným vstupom zvyčajne zahŕňa použitie snímačov a časovacích zariadení. Napríklad je možné nainštalovať snímače priblíženia na detekciu polohy ventilu (úplne otvorený alebo úplne zatvorený). Časovač sa potom používa na zaznamenávanie času, ktorý ventil potrebuje na prechod medzi týmito dvoma polohami. Toto meranie sa môže vykonávať počas procesu uvádzania ventilu do prevádzky a pravidelne počas jeho životnosti, aby sa monitorovali akékoľvek zmeny v čase odozvy.
Význam času odozvy v rôznych aplikáciách
Doba odozvy guľového ventilu s horným vstupom je mimoriadne dôležitá v rôznych priemyselných aplikáciách:
Ropný a plynárenský priemysel
V ropnom a plynárenskom priemysle, kde sú bezpečnosť a účinnosť rozhodujúce, môže rýchlo reagujúci ventil zabrániť únikom a minimalizovať stratu cenných zdrojov. Napríklad v potrubí prepravujúcom ropu možno použiť rýchlouzatvárací ventil na izoláciu časti potrubia v prípade úniku alebo inej núdzovej situácie. nášKovový guľový ventil s kovovým sedlom, čo je typ guľového ventilu s horným vstupom, je navrhnutý tak, aby poskytoval spoľahlivú a rýchlu odozvu pri takýchto vysokotlakových a vysokoteplotných aplikáciách.
Chemické spracovanie
V závodoch na chemické spracovanie je nevyhnutná schopnosť presne a rýchlo kontrolovať tok chemikálií. Ventil s krátkou dobou odozvy môže pomôcť udržať správny prietok a zabrániť nadmernému alebo nedostatočnému dávkovaniu chemikálií, čo môže viesť k problémom s kvalitou produktu alebo bezpečnostným rizikám.
Úprava vody
V zariadeniach na úpravu vody sa guľové ventily Top Entry používajú na riadenie prietoku vody rôznymi procesmi úpravy. Ventil s rýchlou odozvou môže zabezpečiť, že prietok vody sa rýchlo upraví tak, aby vyhovoval meniacim sa požiadavkám procesu úpravy, napríklad počas obdobia špičky spotreby vody.
Optimalizácia doby odozvy
Ako dodávateľ guľových ventilov Top Entry robíme niekoľko krokov na optimalizáciu doby odozvy našich ventilov:
Výber pohonu
Starostlivo vyberáme vhodný pohon pre každý ventil na základe špecifických požiadaviek aplikácie. Pre aplikácie, ktoré vyžadujú rýchlu odozvu, môžeme odporučiť pneumatický pohon. Pre aplikácie, ktoré vyžadujú presné ovládanie, môže byť lepšou voľbou elektrický pohon.
Dizajn ventilov
Naša konštrukcia ventilu je optimalizovaná na zníženie trenia a zabezpečenie hladkej prevádzky. Na sedlá gule a ventilov používame vysoko kvalitné materiály, aby sa minimalizovalo opotrebovanie. Okrem toho venujeme veľkú pozornosť vnútornej geometrii ventilu, aby sme zabezpečili, že tekutina môže pretekať ventilom s minimálnym odporom.
Údržba a podpora
Našim zákazníkom poskytujeme komplexné služby údržby a podpory. Pravidelná údržba môže pomôcť udržať ventil v dobrom prevádzkovom stave a zabezpečiť konzistentnú dobu odozvy. Naši technickí experti vám môžu tiež poradiť, ako optimalizovať výkon ventilu na základe konkrétnych prevádzkových podmienok.
Záver
Doba odozvy guľového ventilu Top Entry je kritickým faktorom, ktorý môže ovplyvniť výkon a bezpečnosť rôznych priemyselných aplikácií. Pochopením faktorov, ktoré ovplyvňujú čas odozvy, jeho presným meraním a podniknutím krokov na jeho optimalizáciu, môžeme zabezpečiť, že naši zákazníci dostanú ventily, ktoré spĺňajú ich špecifické potreby.
Ak hľadáte vysokokvalitný guľový ventil s horným vstupom a rýchlou a spoľahlivou dobou odozvy, radi prediskutujeme vaše požiadavky. Náš tím odborníkov je pripravený pomôcť vám pri výbere správnej kombinácie ventilu a pohonu pre vašu aplikáciu. Či už potrebujete ventil pre ropný a plynárenský priemysel, chemické spracovanie alebo úpravu vody, máme skúsenosti a odborné znalosti, aby sme vám poskytli riešenie, ktoré splní vaše očakávania. Kontaktujte nás ešte dnes, aby ste mohli začať proces obstarávania a dovoľte nám pomôcť vám nájsť dokonalý ventil pre váš projekt.
Referencie
- Príručka ventilov, 4. vydanie, Tom Irvine
- Priemyselné ventily: Výber a dimenzovanie, John A. Nyquist
