Ako etablovaný dodávateľ spätných ventilov API 6D BW som dobre oboznámený s prísnymi testovacími postupmi, ktoré tieto ventily podstupujú, aby spĺňali najvyššie štandardy kvality a výkonu. V tomto článku vás prevediem rôznymi testovacími metódami používanými pre spätné ventily API 6D BW, pričom zdôrazním dôležitosť každého kroku a ako prispieva k spoľahlivosti ventilu v priemyselných aplikáciách.
Vizuálna kontrola
Proces testovania spätných ventilov API 6D BW začína dôkladnou vizuálnou kontrolou. Ide o zásadný, no zásadný krok, ktorý nám umožňuje identifikovať akékoľvek zjavné povrchové chyby, ako sú praskliny, pórovitosť alebo nesprávne opracovanie. Počas vizuálnej kontroly naši skúsení inšpektori kontrolujú telo ventilu, veko, kotúč a ďalšie komponenty za vhodných svetelných podmienok.
Kontrolujeme rozmery ventilu podľa technických výkresov, aby sme sa uistili, že sú v rámci špecifikovaných tolerancií. Akákoľvek odchýlka v rozmeroch môže ovplyvniť uloženie a funkciu ventilu, čo môže viesť k netesnostiam alebo iným problémom s výkonom. Dôležitá je aj povrchová úprava. Hladká a rovnomerná povrchová úprava nielen zlepšuje vzhľad ventilu, ale tiež znižuje riziko korózie a zlepšuje tesniaci výkon.
Materiálové testovanie
Kvalita materiálu je základom spoľahlivého spätného ventilu API 6D BW. Začíname overením materiálových certifikátov poskytnutých dodávateľmi surovín. Tieto certifikáty obsahujú informácie o chemickom zložení, mechanických vlastnostiach a histórii tepelného spracovania materiálov.
Na ďalšie zabezpečenie integrity materiálu môžeme vykonať ďalšie laboratórne testy. Chemická analýza sa napríklad môže uskutočniť pomocou techník, ako je spektrochemická analýza. To nám umožňuje potvrdiť presné zloženie materiálov ventilov a zabezpečiť, že spĺňajú normy API 6D.
Nevyhnutné je aj testovanie mechanických vlastností. Na stanovenie pevnosti a ťažnosti materiálu sa vykonávajú ťahové skúšky. Meriame parametre, ako je medza klzu, medza pevnosti v ťahu a predĺženie pri pretrhnutí. Skúšanie tvrdosti je ďalšou bežnou metódou, ktorá nám pomáha posúdiť odolnosť materiálu voči opotrebovaniu a deformácii. Porovnaním výsledkov skúšok so štandardnými požiadavkami môžeme zabezpečiť, že materiály ventilov sú vhodné pre zamýšľanú aplikáciu.
Hydrostatické testovanie
Hydrostatické testovanie je jedným z najdôležitejších testov spätných ventilov API 6D BW. Táto skúška je určená na kontrolu tlakovej únosnosti ventilu a jeho schopnosti zabrániť úniku.
Ventil sa najskôr naplní vodou a potom sa natlakuje na stanovený skúšobný tlak. Pre ventily API 6D je hydrostatický skúšobný tlak zvyčajne 1,5-násobok menovitého tlaku ventilu. Tlak sa udržiava po určitú dobu, zvyčajne okolo 15 minút, aby sa umožnila dôkladná kontrola.
Počas doby udržiavania tlaku inšpektori starostlivo skúmajú ventil, či nevykazuje známky netesnosti. To zahŕňa kontrolu telesa ventilu, kĺbov kapoty a tesnení sediel. Dokonca aj malá netesnosť môže ohroziť výkon ventilu, takže každá netesnosť zistená počas testu vyžaduje okamžité nápravné opatrenie, ako je dotiahnutie skrutiek alebo výmena tesnení.
Hydrostatické testovanie nielen overuje tlakovú tesnosť ventilu, ale pomáha aj identifikovať prípadné slabé miesta v konštrukcii ventilu. Ak ventil neprejde hydrostatickým testom, môže to znamenať problém s kvalitou odliatku, zváraním alebo opracovaním, ktorý je potrebné vyriešiť pred schválením ventilu na použitie.
Nedeštruktívne testovanie (NDT)
Nedeštruktívne testovacie metódy sa používajú na zistenie vnútorných defektov spätných ventilov API 6D BW bez toho, aby došlo k poškodeniu samotných ventilov. Tieto metódy sú obzvlášť užitočné na odhaľovanie skrytých chýb, ktoré nemusia byť viditeľné pri vizuálnej kontrole.
Jednou z najčastejšie používaných metód NDT je ultrazvukové testovanie (UT). UT používa vysokofrekvenčné zvukové vlny na detekciu vnútorných chýb, ako sú praskliny alebo dutiny v materiáloch ventilov. Zvukové vlny sa prenášajú do materiálu a akékoľvek odrazy od vnútorných defektov sú detekované prijímačom. To nám umožňuje určiť veľkosť, umiestnenie a orientáciu defektov.
Testovanie magnetickými časticami (MT) je ďalšou účinnou metódou NDT pre feromagnetické materiály. Používa sa hlavne na detekciu povrchových a blízkych povrchových defektov. Magnetické pole sa aplikuje na povrch ventilu a na ňom sa potom rozložia častice železa. Ak sa vyskytnú nejaké povrchové alebo blízkopovrchové defekty, magnetické pole bude skreslené, čo spôsobí, že častice železa sa hromadia na miestach defektov, čím sa stanú viditeľnými.
Rádiografické testovanie (RT), ako je röntgenové alebo gama žiarenie, sa môže použiť aj na kontrolu vnútornej štruktúry chlopne. Táto metóda poskytuje detailný obraz vnútorných komponentov, čo nám umožňuje odhaliť jemné chyby, ako je pórovitosť alebo vnútorné trhliny.
Funkčné testovanie
Funkčné testovanie sa vykonáva, aby sa zabezpečilo, že spätný ventil API 6D BW funguje správne za normálnych a abnormálnych podmienok. Tento test napodobňuje skutočné pracovné prostredie ventilu na overenie jeho výkonu.
Počas funkčného testu sa ventil inštaluje do skúšobného zariadenia a simuluje sa prietok tekutiny. Ventil je navrhnutý tak, aby umožňoval prietok v jednom smere a zabránil prietoku v opačnom smere. Skontrolujeme, či sa kotúč ventilu môže hladko otvárať pri doprednom prúdení a tesne zatvárať pri spätnom prúdení.
Dôležitým parametrom je aj doba odozvy ventilu. Rýchlo pôsobiaci spätný ventil je rozhodujúci v aplikáciách, kde môže dôjsť k náhlemu prevráteniu prietoku. Meriame čas potrebný na zatvorenie ventilu, keď sa prietok obráti, aby sme sa uistili, že spĺňa konštrukčné požiadavky.
Okrem toho testujeme aj schopnosť ventilu pracovať pri rôznych prietokoch a tlakoch. To nám pomáha určiť výkonovú obálku ventilu a zabezpečiť jeho spoľahlivosť v širokom rozsahu prevádzkových podmienok.
Požiar - bezpečné testovanie
V priemyselných aplikáciách, najmä v ropnom a plynárenskom priemysle, je požiarna bezpečnosť kritickou požiadavkou na spätné ventily API 6D BW. Testovanie požiarnej bezpečnosti je určené na vyhodnotenie schopnosti ventilu zabrániť šíreniu požiaru a zachovať jeho tesniaci výkon počas požiaru a po ňom.
Ventil je vystavený ohňu vysokej teploty na určitú dobu, zvyčajne okolo 30 minút. Pri požiarnej skúške je ventil vystavený plameňu s teplotou okolo 1000°C. Po požiari sa ventil otestuje na tesnosť. Ak ventil stále dokáže zabrániť značnému úniku po požiari, znamená to, že má dobrý požiarny - bezpečný výkon.
Protipožiarne ventily zvyčajne používajú špeciálne materiály sediel a konštrukčné prvky na zabezpečenie ich výkonu v podmienkach požiaru. Môžu zahŕňať grafitové sedadlá, ohňovzdorné nátery a samotesniace prvky.
Záver
Na záver, testovanie spätných ventilov API 6D BW je komplexný a viacstupňový proces, ktorý zabezpečuje, že tieto ventily spĺňajú najprísnejšie normy kvality a výkonu. Od vizuálnej kontroly a testovania materiálu až po hydrostatické testovanie, nedeštruktívne testovanie, testovanie funkčnosti a testovanie požiarnej bezpečnosti, každý krok hrá dôležitú úlohu pri zaručení spoľahlivosti a bezpečnosti ventilov v priemyselných aplikáciách.

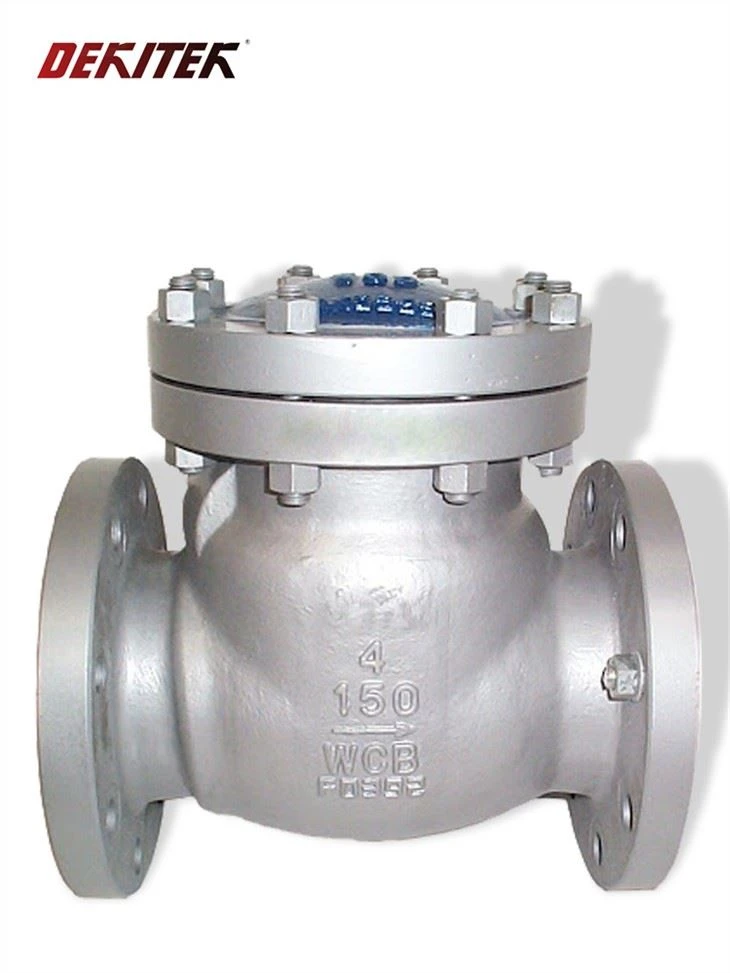

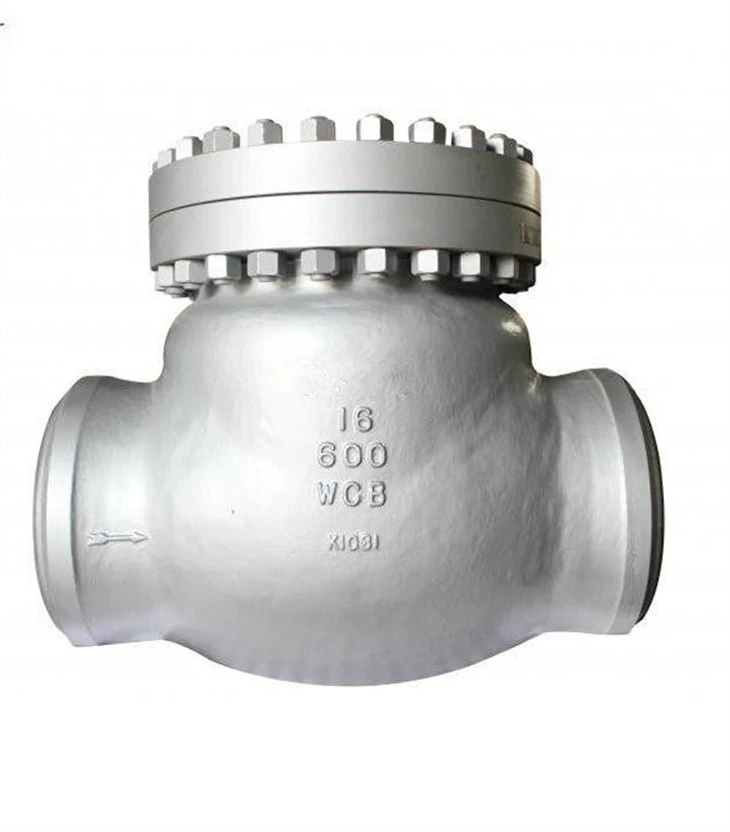

Ako profesionál [Vaša rola v spoločnosti] spätných ventilov API 6D BW som hrdý na náš záväzok ku kvalite a testovaniu. Naše produkty, ako naprAPI 6D BW spätný ventilaSpätný ventil typu API6D s otočným koncom príruby, prešli všetkými potrebnými testami, aby sa zabezpečilo, že poskytujú spoľahlivý výkon v rôznych priemyselných odvetviach.
Ak máte záujem o vysokokvalitné spätné ventily API 6D BW, odporúčame vám siahnuť po podrobnej diskusii. Sme pripravení poskytnúť vám najlepšie riešenia prispôsobené vašim špecifickým potrebám.
Referencie
- American Petroleum Institute (API). Špecifikácia pre potrubné ventily - API 6D.
- Organizácia pre normy výrobcov ventilov (VMSPO). Rôzne normy týkajúce sa testovania a výkonu ventilov.
